近年來，聚乙烯管材已成為繼PVC之后，世界消費量第二大的塑料管道品種。給水用聚乙烯（PE）管材廣泛應用于飲用水輸送方面，隨著管材市場競爭越來越激烈，管材的質量安全問題也越來越多，企業(yè)對產品的標準理解不夠、沒有嚴格執(zhí)行標準以及生產工藝等因素是影響產品質量問題的重要原因。筆者結合多年產品檢測及與企業(yè)生產經驗，針對影響給水用聚乙烯（PE）管材的關鍵技術指標及質量問題提出了一些建議。

1、GB/T13663.2—2018與GB/T13663—2000主要指標對比

GB/T13663.2—2018《給水用聚乙烯（PE）管道系統(tǒng)第2部分：管材》已于2018年3月15日發(fā)布，并于2018年10月1日實施，替代了GB/T13663—2000 《給水用聚乙烯（PE）管材》。GB/T13663.2—2018與GB/T13663—2000相比，技術指標主要有以下幾方面的變化：

（1）刪除了PE63級材料制造的管材，僅包括PE80、PE100材料制造的管材；

（2）增加了最大工作壓力不大于2.0MPa和參考工作溫度為20℃的要求；管材外徑的范圍由1000mm增加到2500mm；

（3）修改了回用料的要求：可少量使用來自本廠的同一牌號的生產同種產品的清潔回用料，所生產的管材應符合本部分的要求。不應使用外部回收料、回用料。在使用本廠回用料的情況下，由制造商與用戶協(xié)商一致并采用合適標識；

（4）規(guī)定管材長度不應有負偏差；修改了管材平均外徑以及任意一點壁厚的要求；

（5）對于管材靜液壓強度（20℃，100h）試驗參數，PE80的環(huán)應力由9.0MPa修改為10.0MPa，PE100 的環(huán)應力由12.4MPa修改為12.0MPa；對于靜液壓強度（80℃，165h）試驗參數，PE80的環(huán)應力由4.6 MPa修改為4.5MPa，PE100環(huán)應力由5.5MPa修改為5.4MPa；

（6）物理力學性能中增加了熔體流動速率、炭黑含量、炭黑分散/顏料分散、灰分、壁厚大于12mm管材斷裂伸長率和耐慢速裂紋增長的要求；

（7）氧化誘導時間試驗參數由“200℃，≥20min”修改為“210℃，≥20min”；

（8）增加了耐化學性能以及系統(tǒng)適用性要求。

2、主要指標檢測方法及注意事項

2.1試驗標準環(huán)境

應在管材生產至少24h后取樣，在溫度為（23±2）℃的條件下進行狀態(tài)調節(jié)至少24h，并在此條件下進行試驗。塑料管材受溫度的影響比較大，實驗室應具備達到恒溫條件的檢測室，在檢測過程中實驗室溫度應滿足要求。

2.2檢測人員

檢測人員應經過培訓上崗，熟練掌握儀器設備操作規(guī)程，理解試驗方法標準，能夠按照標準要求進行試驗以及具備對試驗結果進行判斷、計算、數值取舍等能力。

2.3測量器具

所用測量器具需要經過檢定或校準，并且滿足測量精度的要求。

2.4標準及檢測環(huán)節(jié)

使用現行有效的產品標準及相關引用標準，各個試驗過程應嚴格遵守標準要求，以保證檢測數據準確可靠。

2.5關鍵技術指標的檢測

2.5.1平均外徑和壁厚的測量

根據GB/T8806—2008《塑料管道系統(tǒng)塑料部件尺寸的測定》，管材平均外徑可用π尺測量，對每個選定的截面上沿環(huán)向均勻間隔測量的一系列單個值計算算術平均值（公稱尺寸≤40mm，測量4個，40～630mm測量6個，600～1600mm測量8個，超過1600mm測量12個）；管材壁厚可用千分尺測量，在選定的被測面上，沿環(huán)向均勻間隔至少選6點進行壁厚測量，任一點上壁厚的測量值精確到0.1mm。

2.5.2靜液壓強度試驗

靜液壓強度是評價管材質量的關鍵指標，管內外介質均為水，溫度對試驗結果影響很大，應保持（20±1）℃的恒定溫度；壓力對試驗結果影響也很大，壓力偏差應保持在要求值的（-1%～+2%）范圍內，在30s 至1h內，在盡可能短的時間內均勻平穩(wěn)增加到試驗壓力，根據GB/T6111—2018《流體輸送用熱塑性塑料管道系統(tǒng)耐內壓性能的測定》進行測試。

2.5.3氧化誘導時間測定

氧化誘導時間是測定試樣在規(guī)定溫度（210℃），通入規(guī)定量的氧氣，測定開始發(fā)生自動氧化催化反應的時間，即試樣中的抗氧化穩(wěn)定體系抑制氧化時間。測試3個試樣，結果取最小值。根據GB/T19466.6—2009 《塑料差示掃描量熱法(DSC)第6部分：氧化誘導時間（等溫OIT）和氧化誘導溫度（動態(tài)OIT）的測定》進行測試。

2.5.4炭黑含量測定

PE管材的炭黑含量是影響管材抗老化性能的主要指標，黑色管材的炭黑含量為2.0%～2.5%，根據GB/T 13021—1991《聚乙烯管材和管件炭黑含量的測定（熱失重法）》進行測試。

2.5.5衛(wèi)生性能

管材輸送飲用水時，必須滿足衛(wèi)生指標要求，其中有一項不合格則判定為不合格。根據GB/T17219—1998 《生活飲用水輸配水設備及防護材料的安全性評價標準》進行測試。

3、管材出現質量問題的原因和解決方法

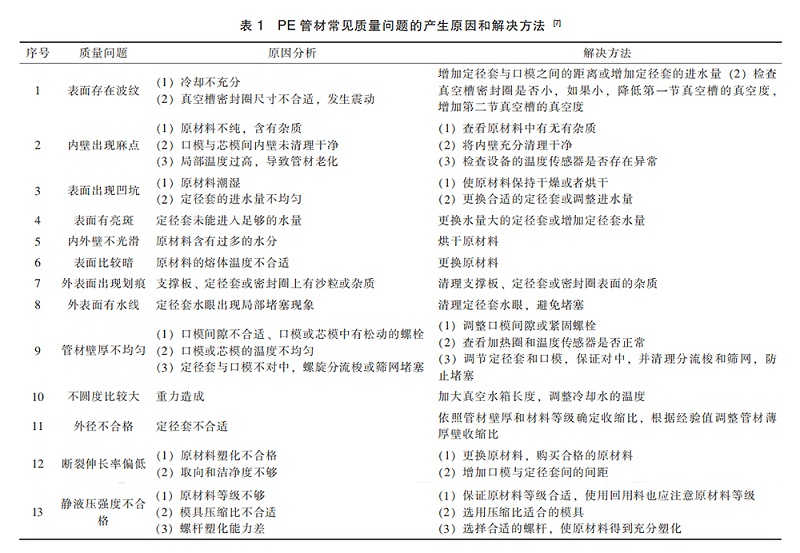

PE管材在生產過程中會出現一些質量方面的問題，其中大多數是由于設備或原材料原因導致的。通過不斷總結生產企業(yè)多年的生產實踐經驗以及檢測機構的產品檢測經驗，分析了PE管材常見質量問題的產生原因和解決方法，如表1所示。

4、總結

為生產合格的PE管材，生產企業(yè)應關注以下幾個方面：

（1）把好原材料進貨關，對原材料供方進行充分評價，購買合格的原材料，根據原材料的檢測情況進行處理，如烘干，去雜質等；

（2）選擇性價比高的生產設備，在選擇設備前應進行充分的考察論證，購置適宜的設備；

（3）在生產過程中做到準確規(guī)范，嚴格按照操作規(guī)程和工藝程序進行生產；

（4）提升對產品自檢的能力，出現不合格情況時應及時查找原因并采取正確的解決方法，以降低經濟損失。生產過程中經常會出現一些問題，應不斷積累解決這些問題的方法、經驗、教訓，不斷提高產品質量。

湖南PE管廠家長沙天卓塑膠有限公司致力管道研發(fā)生產十二年，可生產國標范圍內的全系列PE給水管、PE排水管、涂塑鋼管、3PE防腐螺旋鋼管等。好管道天卓造，您的信賴，我們的堅守，歡迎來電咨詢： 400-033-9788
